橋梁監測系統多少錢?橋梁監測系統組成部分有哪些?
橋梁作為大多數城市和國家的重要設施，為居民提供了交流和溝通的紐帶。然而，隨著時間的推移、超荷載的運輸和不間斷的環境影響，橋梁的狀態日益惡化。為了更好的了解橋梁的結構狀態，保障橋梁的安全性和可靠性，橋梁監測系統應運而生，成為守護交通命脈的安全衛士。本文將詳細介紹橋梁監測系統多少錢、橋梁監測系統組成、優勢以及橋梁監測系統傳感器。
WITBEE?萬賓?橋梁監測系統利用城市生命線智能監測儀器、北斗衛星導航、4G/5G、大數據和橋梁專業技術，基于橋梁主梁、主拱、橋墩、伸縮縫等關鍵結構的位移、沉降、傾斜、加速度、振幅、頻率、索力、溫濕度、動態平衡和人體舒適度等動態監測，對橋梁進行智慧健康監測，采集分析橋梁數據，實現橋梁結構健康運行狀況評級，橋梁養護管理工作的數字化和智能化，有效降低結構管理養護成本和提高結構物耐久性，延長橋梁的使用壽命。
二、橋梁監測系統多少錢?
橋梁監測系統的價格構成主要包括硬件設備、軟件程序和人工費用等方面。具體價格會受到系統復雜度、監測點數量和定制化需求等因素的影響。如果想要了解橋梁監測系統多少錢，建議根據實際項目咨詢專項客戶經理。

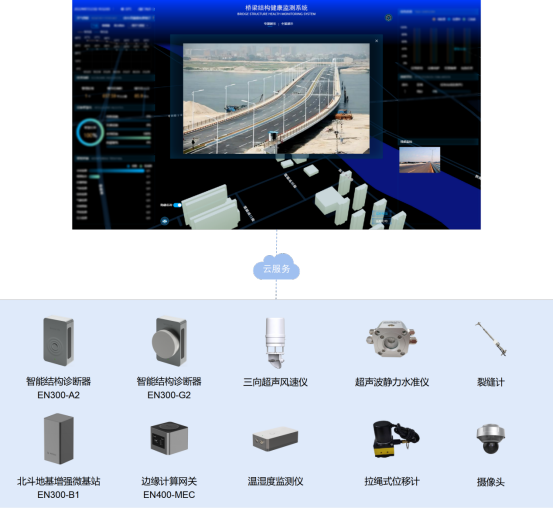

三、橋梁監測系統組成部分
1、傳感器子系統：傳感器子系統由智能結構診斷器、環境監測等構成，可實現橋梁環境參數、車輛荷載參數及視頻信息、結構響應的測量。
2、數據采集與傳輸子系統：數據采集與傳輸子系統由數據采集設備、數據傳輸設備與纜線、數據采集與傳輸軟件構成，可實現傳感器數據同步采集與傳輸，保證數據質量、不失真。
3、數據處理與管理子系統：數據處理與管理子系統由數據預處理、中心數據庫、數據查詢與管理等軟硬件構成，實現橋梁監(檢)測數據的處理、查詢、存儲與管理等功能。
4、結構安全預警子系統：根據監測數據進行結構狀態安全預警，并綜合識別的結果對橋梁結構的安全使用狀況進行評估。
5、用戶界面子系統：用戶界面子系統將橋梁全壽命期各種監(檢)測靜態、動態的資料、信息、數據按用戶要求分類分級按授權向不同用戶展示，并且按授權接受不同用戶對系統的控制與輸入。
實時監測：橋梁監測系統可以實現24小時的實時監測，能對橋梁的構造變化進行實時在線監測，實時掌握橋梁的健康狀況。
數據存儲和分析：監測系統可以將采集到的數據存儲到數據庫中，并進行統計、分析、報警、評估等處理，以實現結構穩定性趨勢分析。
應急方案處理：在發生安全事故或其他緊急情況時，橋梁監測系統可以提供應急方案處理，及時采取人員介入、封鎖路面等舉措，以將安全隱患清除在萌芽狀態。
健康狀態評估：通過監測數據的分析處理，系統可以對結構異常情況進行自動診斷，評估橋梁的健康狀態，為運營養護部門提供橋梁狀態信息，為橋梁的日常養護、檢測、維護、加固及維修提供依據。
環境和變形監測：橋梁監測系統可以對橋梁所在位置的降水量和大氣條件，以及溫濕度、氣壓、風等環境因素進行監測，同時對橋梁的變形情況進行監測，如主梁撓度、墩柱傾斜、支座位移等。
視頻監測：橋梁監測系統可以通過視頻監測設備對橋梁路面車輛運營的情況進行監測，以便及時掌握交通流量等信息。
五、橋梁監測系統用哪些傳感器?
1、智能結構診斷器EN300-G2(含北斗)

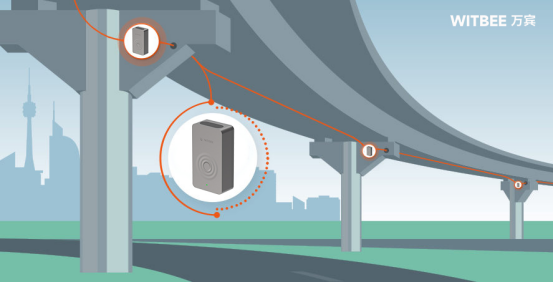

大橋基礎(特別是索塔承臺)結構位置安裝智能結構診斷器EN300-G2(含北斗)，可對橋梁關鍵結構進行實時監測三軸加速度。同步可獲取位移、沉降、傾斜、振幅、頻率、地震烈度、動態平衡、人體舒適度和環境溫濕度等指標;定時監測電子羅盤(朝向)、海拔高度、北斗+GPS雙定位、天文授時。

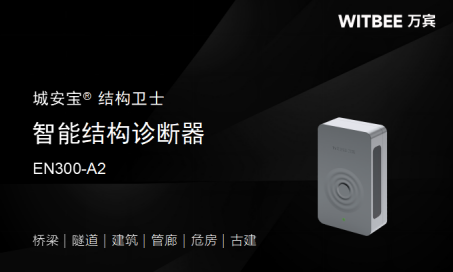

橋梁索塔、主梁、斜拉索等關鍵結構位置安裝智能結構診斷器EN300-A2，可對橋梁結構進行實時監測索塔傾斜、主梁結構振動、斜拉索索力及振動等指標;定時監測電子羅盤(朝向)、海拔高度、GPS雙定位、天文授時。
總結
橋梁監測系統是評估橋梁健康狀態， 保障橋梁安全， 避免事故發生的重要環節， 萬賓橋梁監測系統采用一體化智能結構診斷器，能夠?qū)崿F(xiàn)更高效的橋梁監測，一套設備集成11項監測指標，輕量化橋梁監測系統的應用，將系統性解決橋梁安全運營難題，降低結構管理養護成本，提高結構物耐久性，延長結構使用壽命，有效降低能源消耗。
